電子站牌解決方案

一、LCD陽光屏電子站牌簡介

      LCD屏電子站牌是目前主流的電子站牌方案，LCD液晶屏發熱量比較大，散熱不好液晶屏會發黑，容易造成屏幕損壞。因此對于箱體的散熱要求比較高。我公司自主研發的陽光屏即SLCD顯示終端可在強烈的陽光照射下清晰顯示全高清的視頻、圖片、文字，并且只有普通高亮戶外液晶顯示屏1/20的功耗，是一款超級節能的綠色環保產品。該產品可廣泛應用于全戶外陽光照射的使用環境，并且徹底解決了LCD液晶顯示屏在全戶外陽光照射下使用時亮度不夠 或采用高亮背光所產生的高耗電、低可靠性的頑癥，是戶外LCD液晶顯示的一次技術性突破，是一款真正意義上的超低功耗戶外陽光屏。

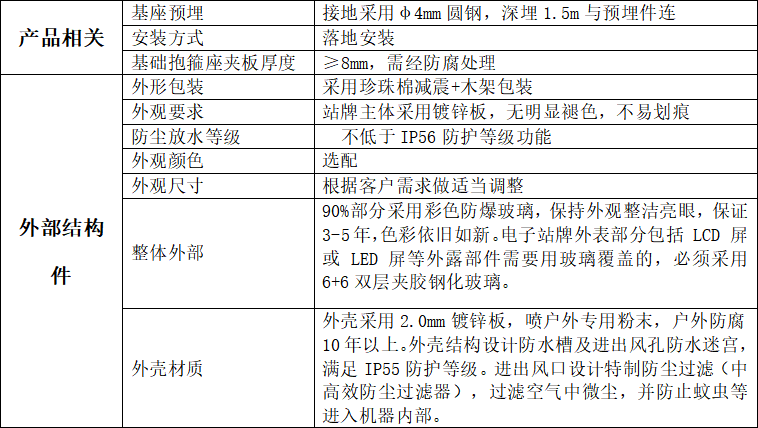

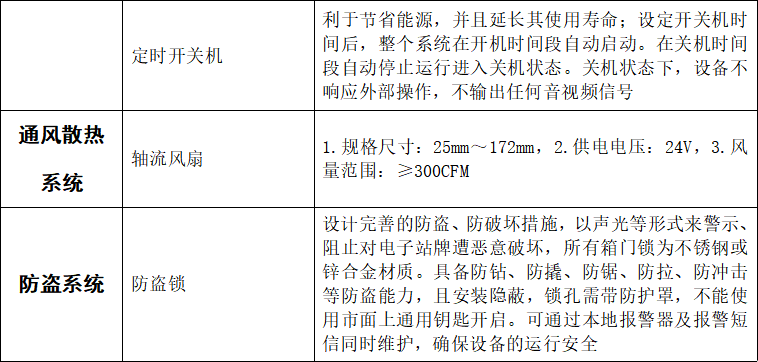

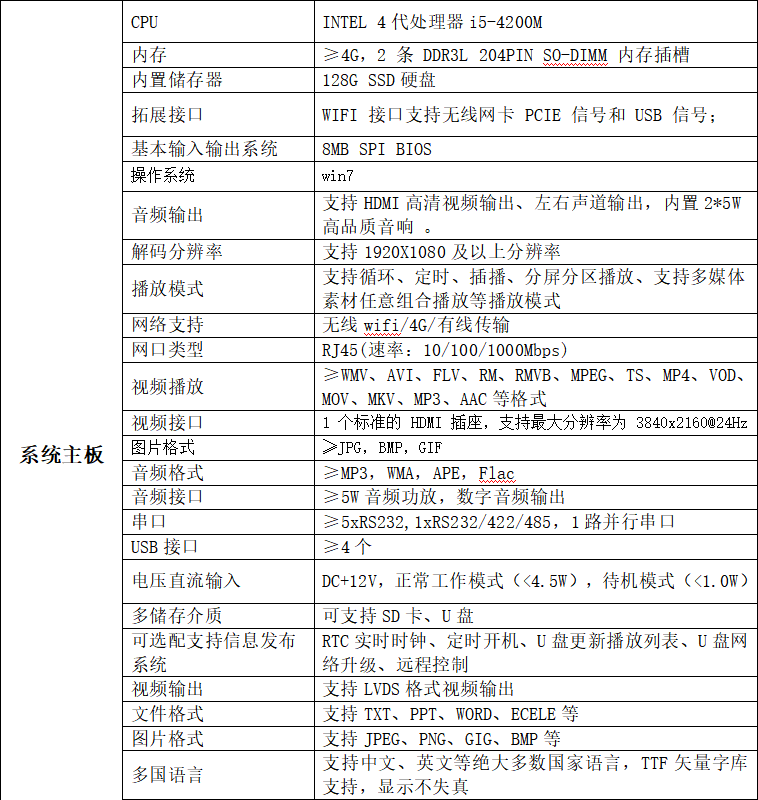

二、基本硬件配置清單

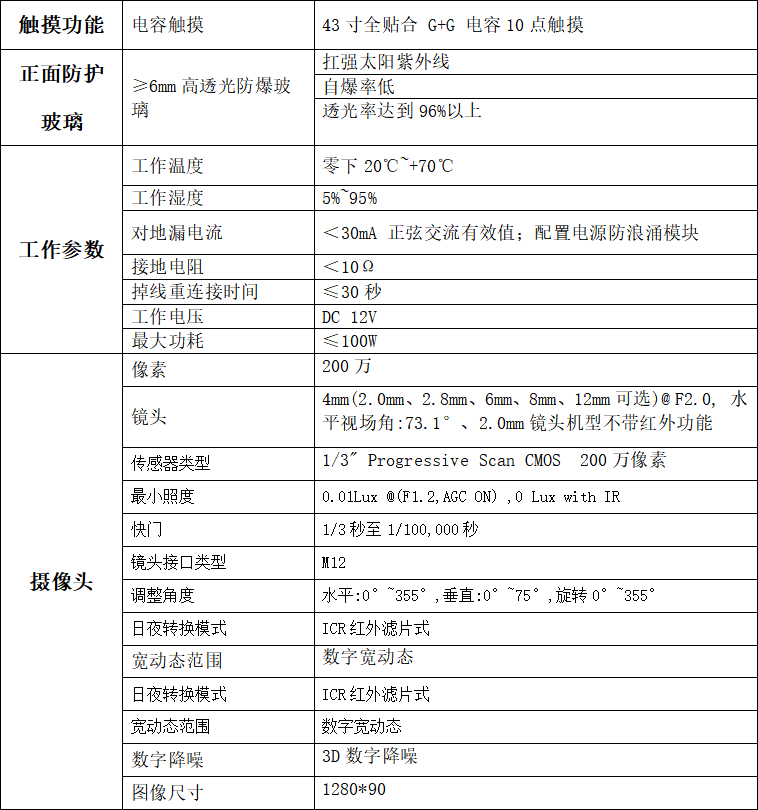

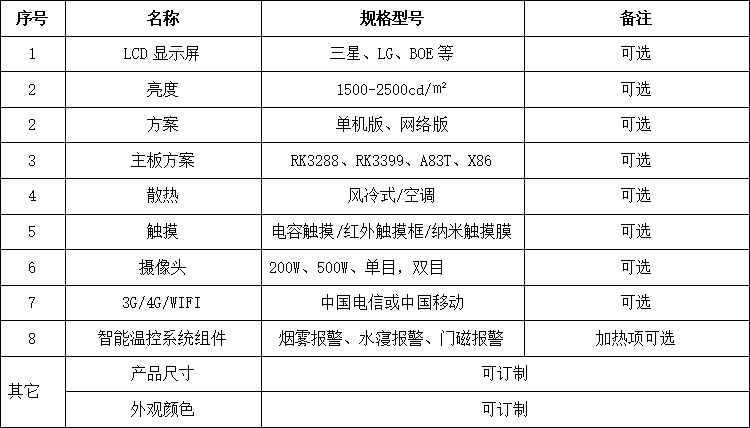

三、可兼容器件技術參數表

四、  LCD電子站牌檢測系統

      測量電子站牌內溫度，支持測量多個點位，具有越限報警及斷電功能；

      監測工控機（含 LCD）工作狀態，包括電源信號正常與否；

      監測 LCD 顯示屏工作情況，包括控制板和 LCD 屏體正常與否；

      監測電子站牌供電電壓及功耗，具有越限報警功能；

      上述監測信息可定時上傳（上傳頻次可通過預設及遠程指令設定），也可以越限及事件發生時即時上傳；

      可以遠程對電子站牌的設備進行自檢和故障自排。

      可在管理后臺上查看各站點具體位置，可用不同的圖標形式反映站臺在線應用狀態、站臺故障會產生聲效報警提示

五、可選功能

     人臉識別，安防攝像頭

      查詢功能，通過帶觸摸的液晶屏查詢城市信息和地圖查詢等；

      一鍵報警功能；

      手機充電功能；

      語音播報功能等；

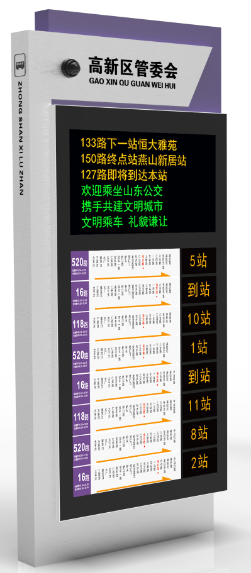

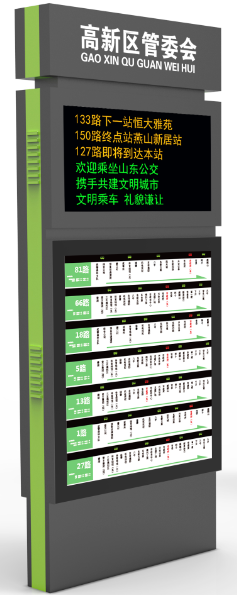

六、站臺屏產品特點

      SLCD高清顯示屏采用BOE廠家授權的工業級面板。產品采用全反射技術，使用壽命長，具有高分辨率、高清晰度、高亮度等特點，色彩飽和靚麗，整個屏幕亮度均勻，無亮角和暗角現象，畫面穩定無閃爍，畫質清晰流暢，呈現完美的顯示效果。

      本次方案采用特殊研發的增透增亮TFT液晶顯示屏，特殊波長的顯色增強膜片，提高顯示效果，保證畫面顯示質量，可以更加真實反映出信號源的畫面質量。

      SLCD高清顯示屏圖像顯示清晰度為950TVL屏幕漏光度小于0.01cd/㎡，可抵抗太陽光等強光 干擾,照度在95KLux能正常工作，畫面過渡更顯細膩，有助于觀看者有效捕捉到畫面中的每一個細節。

      真正的8ms響應時間，有效消除畫面的拖尾現象，畫面更加流暢，更好的適應高速動態畫面顯示。

      水平、垂直178°的超寬視角，站在任意角度觀看視覺效 果均保持良好。卓越的顯示性能在組成超大拼接大屏幕墻時顯示效果尤佳，有利于用戶處于各個角度看到一致的圖像效果。

      SLCD高清顯示屏具有發熱量小、功耗超低、無輻射、無閃爍、不傷眼、不含有害物質（如鉛、汞）等特點，而且具有環保靜音功能。

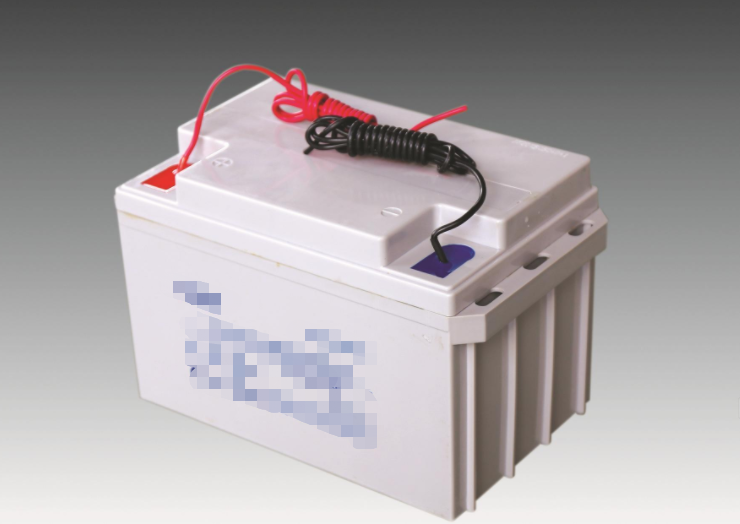

七、取電方式

      可以采用蓄電池的方式供電，避免接市電因布線產生的高額費用，后期維護工作量也比較單一。而且還可以采用太陽能加蓄電池結合使用，因為LCD站牌每天的使用時間比較長，陽光屏的耗電是普通戶外高亮屏的1/20，所以更加節省能源和預算。

八、軟件功能簡介

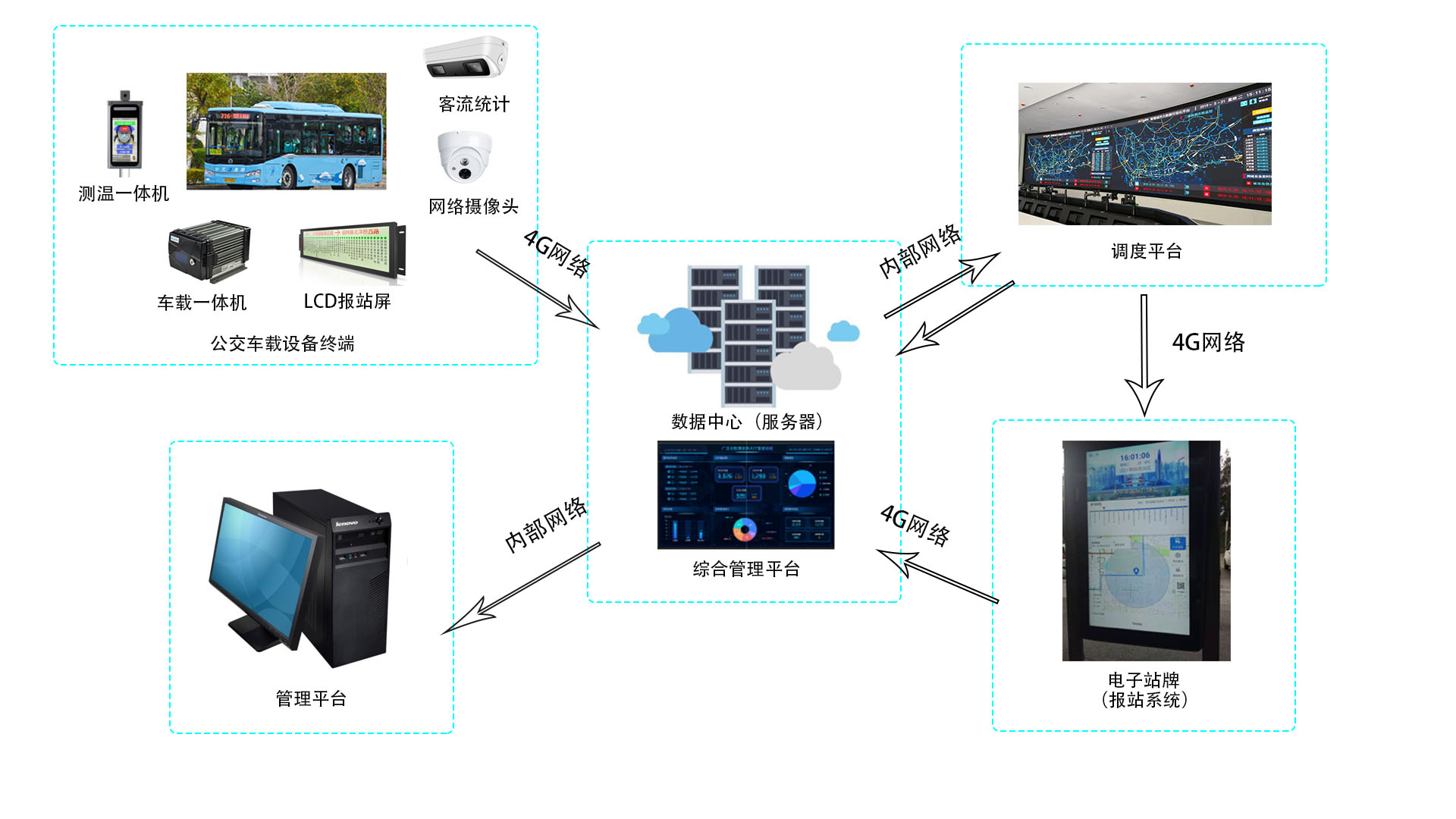

電子站臺屏系統圖譜圖

1) 公交車靜態信息展示

      站點名稱、途經本站的公交車線路編號、營運時段、公交車線路走向、公交車運行路線等基礎信息。

2) 公交車運行信息發布

      實時預報動態的下一班車輛到本站的站間距離，如：G88下一趟公交車距本站還有3站；

      即時發布公交車車輛的最新運行狀態，如：G88下一趟公交車未發車、G88下一趟公交車是末班車、G88路車已收班等；

      發布線路的調整通知，如：從某月某日起調整，新增某列車經停本站；

      周邊道路的實時交通路況，如：湖濱北路市政府路段上下行的暢通情況；

      宣傳政府的城市理念，風土人情，民生政策，展示城市的魅力；

      應急信息發布；

      播放公益宣傳節目，推廣公益活動，促進社會和諧發展；

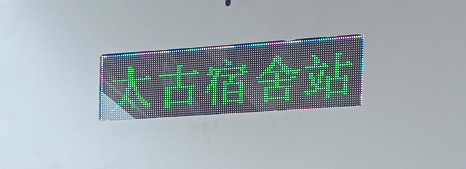

九、LED站名顯示

      車站名稱在智慧站牌的頂部，采用中文漢字和拼音組合的方式，為玻璃視窗，內置白熾燈或LED單色屏，在白天和夜晚都能夠清楚地、突出地顯示當前站的站名，方便乘客（包括老人和小孩對站臺）的清晰識別。

十、 安裝及施工標準

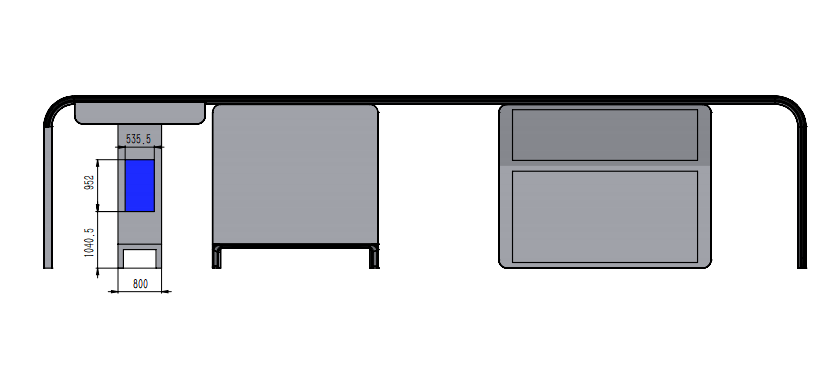

安裝示意圖

1混泥土底座

    （1）在地面挖600MM深坑。

    （2） 按照要求將事先焊接好的螺紋鋼放入墾內（螺紋鋼按照 GB1499.2-2007標準。

    （3）埋入電纜線（要求露出地面2M,電纜線要求能承載3000W的功耗。

    （4）灌入混泥土（混泥土按照 GBT-50107-2010標準）。

    （5） 待干24小時（待干時要求用塑料布將打好的混泥土底座蓋好）。

2安裝工具準備

    （1） 吊車（能起吊5T）

    （2） 扳手（活動扳手）

    （3）十字螺絲刀、剝線鉗

    （4）水平尺

3設備安裝

    （1） 先拆卸設備外包裝；

    （2） 將吊車鋼繩套入設備上的吊環孔；

    （3） 設備下降時要求對準事先埋入的混泥土底座螺紋（注意電源線要求插入機柜內部）；

    （4） 插入后套好螺母，調好水平、緊固螺母；

    （5） 接好電源后安裝完成。

4場地清潔

    （1）先整理現場遺留的雜物工具。

    （2） 再用掃帚將地面殘留的渣滓泥土清掃干凈。

    （3） 后用水沖洗地面（將地面殘留的渣灰塵沖洗干凈）。

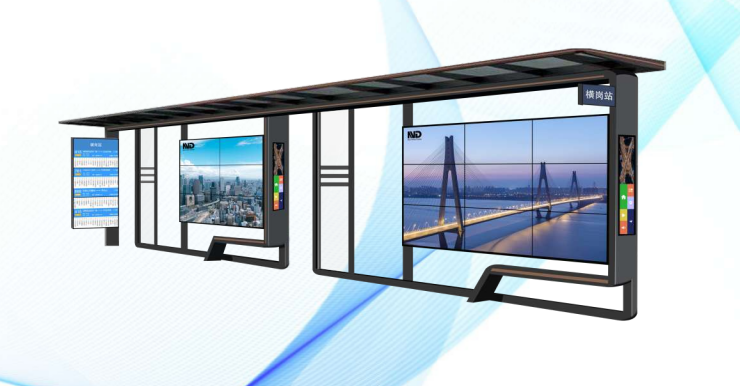

十一、整體效果圖
